Otomatik Test İstasyonu
Otomotiv komponentleri için sızdırmazlık ve boyutsal kontrol adımlarını tek istasyonda toplayan otomatik test istasyonu konsepti. Her parçanın test sonucu seri numarasıyla eşleştirilerek kayıt altına alınır.
01 / 03
Problem
Test adımları farklı noktalarda manuel olarak yapılıyor, sonuçlar kâğıt formlara işleniyordu. Aynı parçada farklı operatörlerin farklı sonuçlar okuyabilmesi, geriye dönük izlenebilirliği ve müşteri denetimlerini zorlaştırıyordu.
02 / 03
Mühendislik Yaklaşımı
Test prosedürünü adım adım yeniden tanımladık ve ölçüm belirsizliğini tasarımın başlangıç kriteri yaptık. Fikstürün tekrarlanabilirliği, ölçüm cihazı seçiminden önce ele alındı.
Parça yükleme robotla yapılarak operatör etkisi test döngüsünden çıkarıldı. Uygun olmayan parçalar fiziksel olarak ayrılır; sonuçlar, parça seri numarasıyla birlikte veritabanına yazılır.
Proje görselleri
Görseli büyütmek için tıklayın · 4 görsel
03 / 03
Uygulanan Sistem
Sistem; mekanik, elektrik ve otomasyon katmanları aynı ekip tarafından tasarlanacak şekilde kurgulandı. Ana bileşenler:
Sistem bileşenleri
- Robotik yüklemeli, kafes emniyetli sızdırmazlık test adası
- Referans pimli test fikstürü ve pnömatik sızdırmazlık kafaları

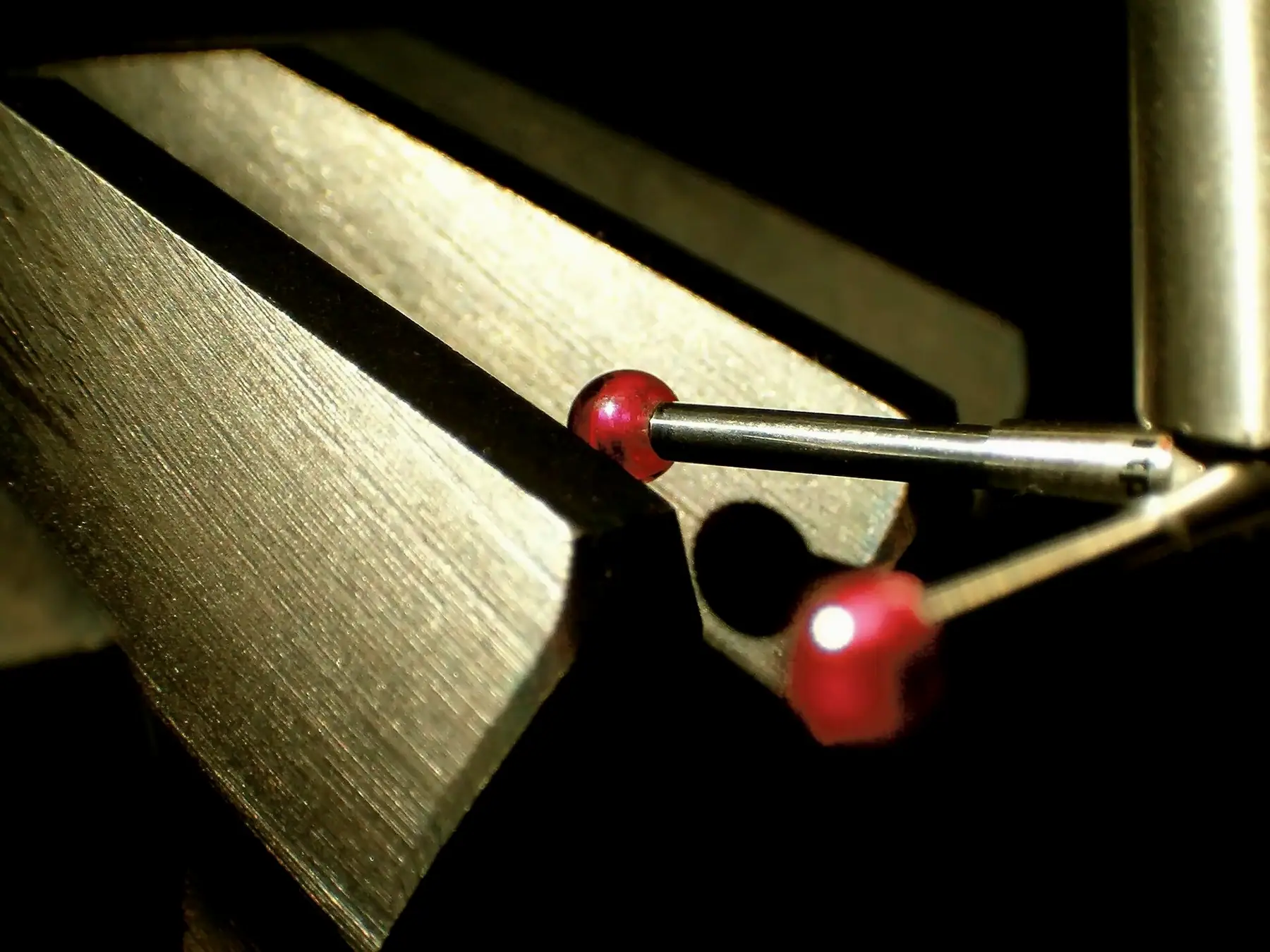

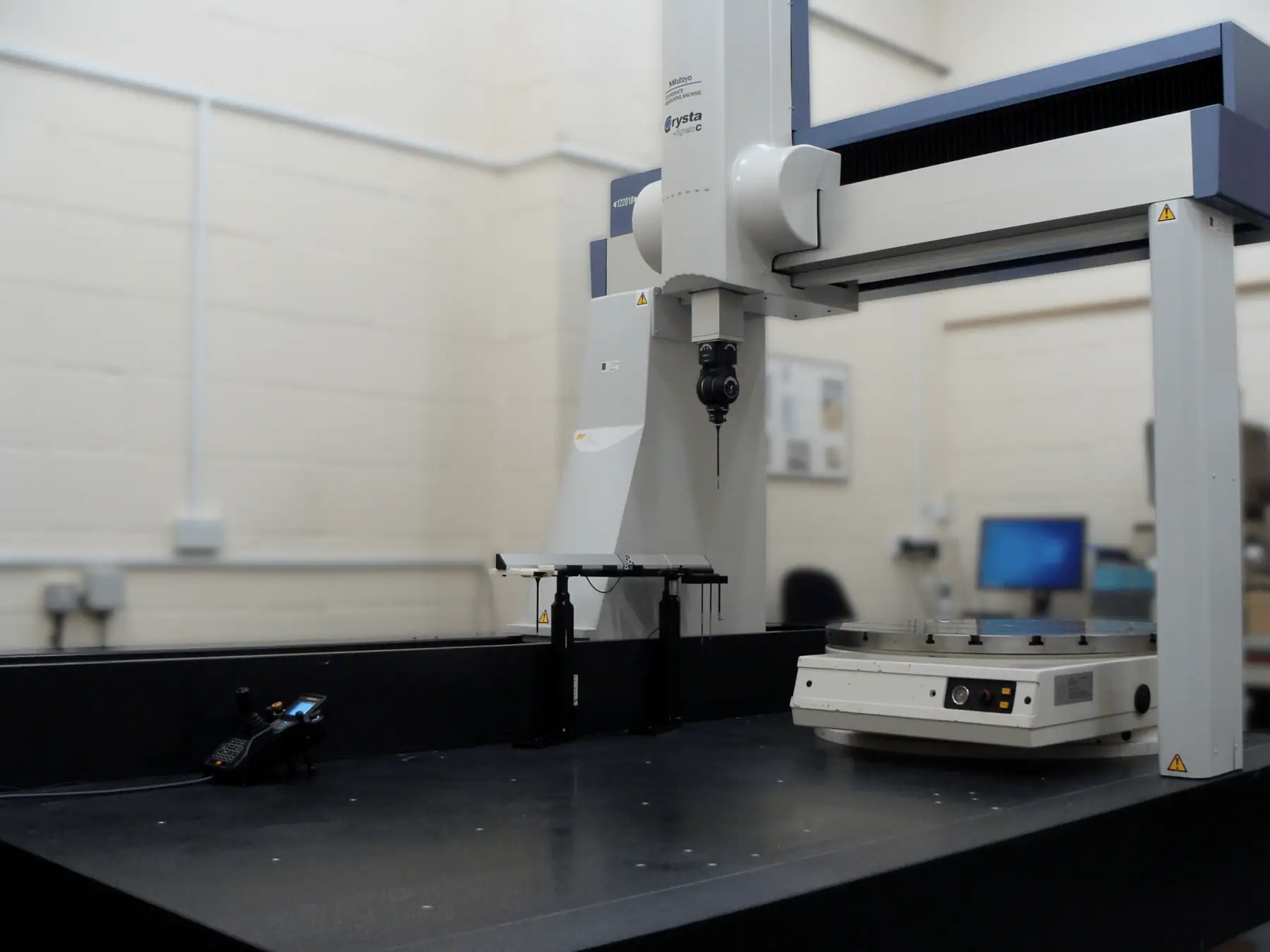

- Dokunmalı prob ile boyutsal kontrol adımı

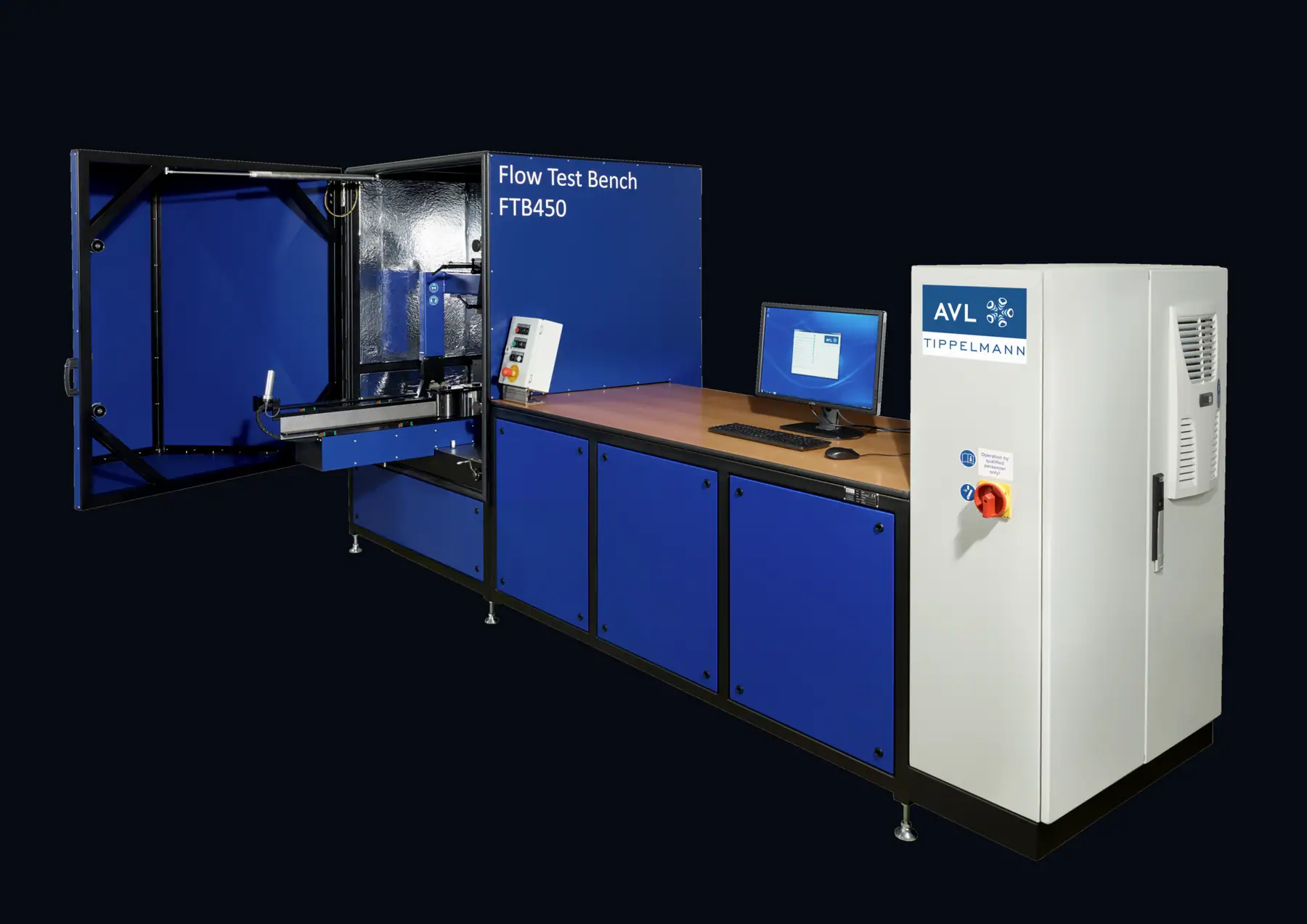

- Akış ve basınç ölçüm ünitesi
- Uygun olmayan parça (NOK) ayırma kanalı
- PLC + endüstriyel PC, sonuç veritabanı ve etiketleme
